MÁY NÉN KHÍ KIỂU PISTON

1. SƠ ĐỒ NGUYÊN LÝ MÁY NÉN KHÍ MỘT CHIỀU, MỘT CẤP

Hình 1 trình bày sơ đồ nguyên lý cấu tạo và hoạt động của máy nén khí piston đơn giản nhất. Nó gồm 1 piston, một đầu xilanh hở, đầu kia được đậy nắp. Trong nắp có đặt các van nạp và xả. Piston chuyển động tịnh tiến qua lại nhờ được nối với cơ cấu thanh truyền - tay quay.

2. NGUYÊN LÝ HOẠT ĐỘNG

Khi piston đi sang phải V tăng dần. P giảm, van nạp mở ra, không khí ở bên ngoài đi vào trong xi lanh, thực hiện quá trình nạp khí. Khi piston đi sang trái, không khí trong xi lanh được nén lại, P tăng dần, van nạp đóng, đến khi P tăng lớn hơn sức căng lò xo (van xả) van xả tự động mở, khí nén sẽ qua van xả theo đường ống đến bình chứa khí nén kết thúc một chu kỳ làm việc. Sau đó các quá trình được lặp lại, cứ như vậy máy nén khí hoạt động để cung cấp khí nén.

3. MÁY NÉN KHÍ KIỂU PISTON 2 CHIỀU, MỘT CẤP

Hình 2 trình bày sơ đồ máy nén khí piston 2 chiều một cấp, trong đó cả 2 đầu xilanh đều được làm kín và có lắp van nạp, van xả. Chuyển động của piston đồng thời thực hiện 2 quá trình nạp khí ở phần xilanh này và xả khí ở phần xi lanh kia.

Khi piston đi xuống, thể tích phần không gian phía trên piston lớn dần, áp suất P giảm xuống van nạp số 7 mở ra không khí được nạp vào phía trên piston. Đồng thời khi piston đi xuống, thể tích dưới piston giảm, P tăng van xả số 8 mở ra, khí theo đường ống qua bình chứa.

Khi piston đi lên không gian phía dưới piston lớn dần, P giảm van nạp số 7 mở ra, không khí được nạp vào xi lanh, đồng thời V phía trên piston nhỏ dần. P tăng, van xả số 8 mở ra, khí nén phía trên piston được nén đẩy vào bình chứa. Cứ như vậy máy nén khí piston hoạt động để cung cấp khí nén. Phớt số 9 có tác dụng làm kín để không cho khí lọt ra ngoài.

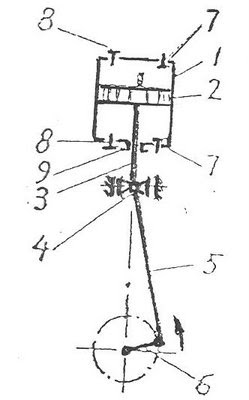

Hình 2: Sơ đồ nguyên lý cấu tạo máy nén khí piston 2 chiều, 1 cấp

1. Xilanh; 2. Piston; 3. Cần đẩy; 4. Con trượt; 5. Thanh truyền; 6. Tay quay; 7. Van nạp; 8. Van xả; 9. phớt

* ƯU NHƯỢC ĐIỂM CỦA MÁY NÉN KHÍ KIỂU PISTON:

a. Ưu điểm:

Kết cấu gọn, trọng lượng máy nhỏ, chiếm diện tích lắp đặt không lớn, tiện lợi khi tháo lắp các cụm chi tiết, có thể tạo ra áp suất lớn từ 2-1000 kg/cm² và có thể lớn hơn nữa. Do vậy máy nén khí kiểu piston trong thực tế sử dụng rộng rãi.

b. Nhược điểm:

Do có các khối lượng tịnh tiến qua lại nên máy nén khí piston hoạt động không cân bằng, làm việc còn khá ồn và rung động.

Khí nén cung cấp không được liên tục, do đó phải có bình chứa khí nén đi kèm.
